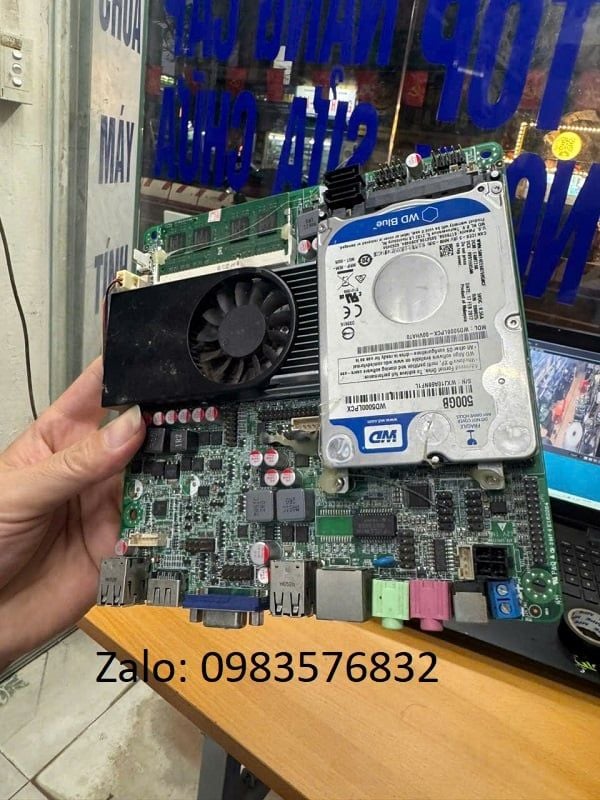

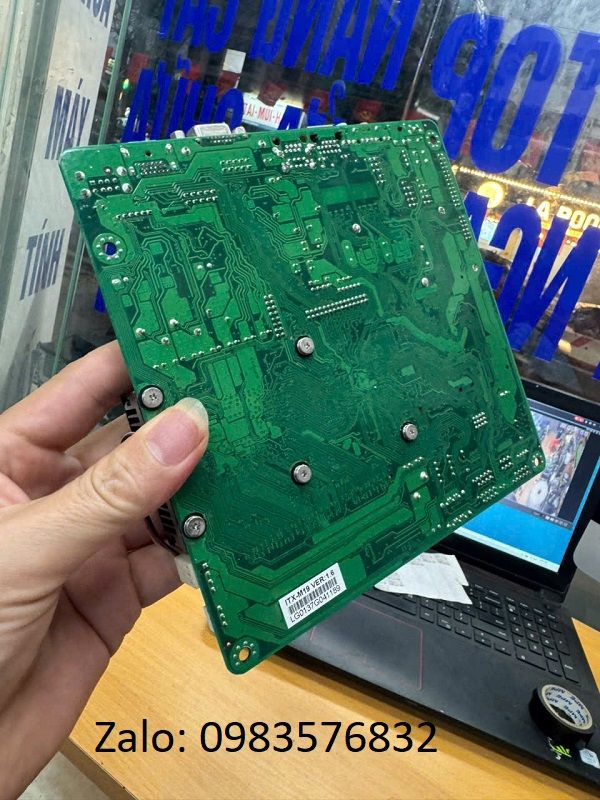

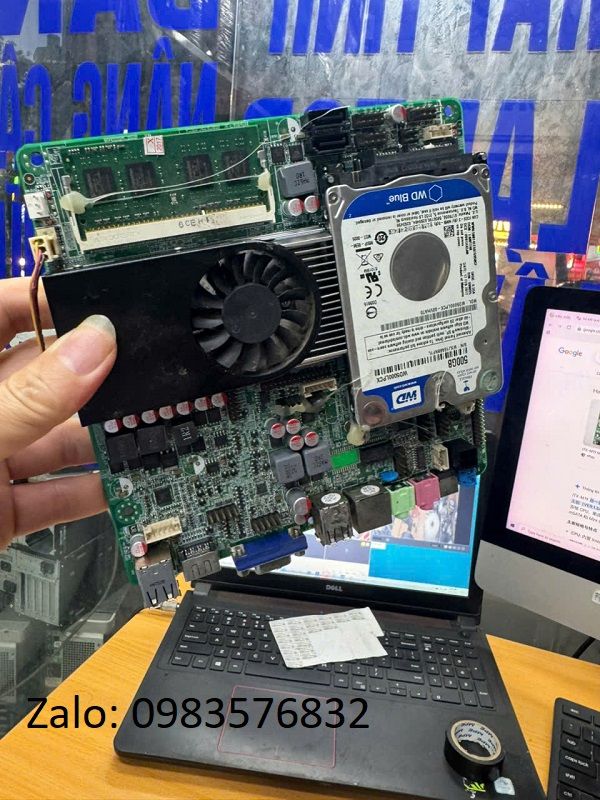

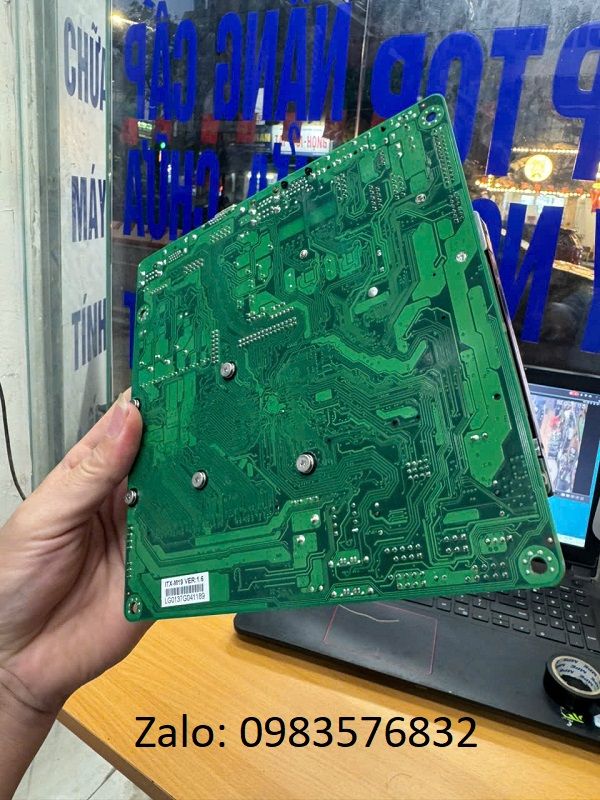

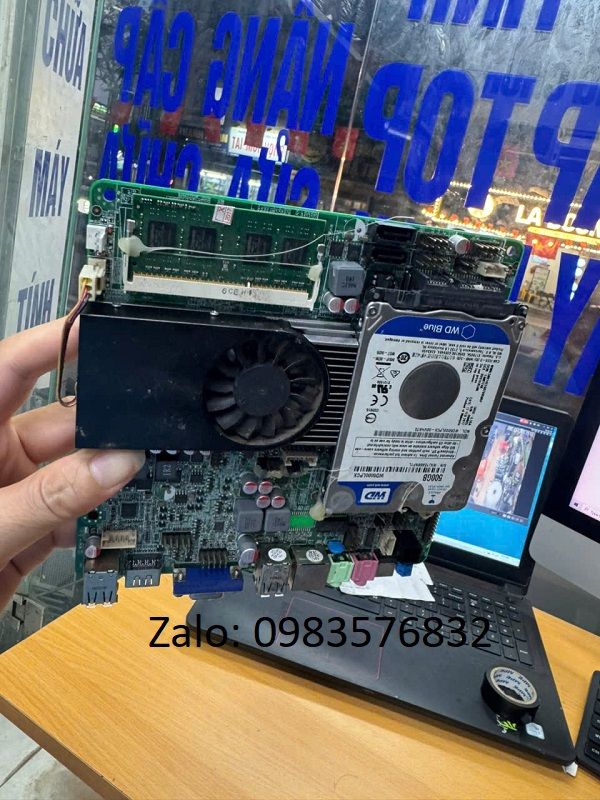

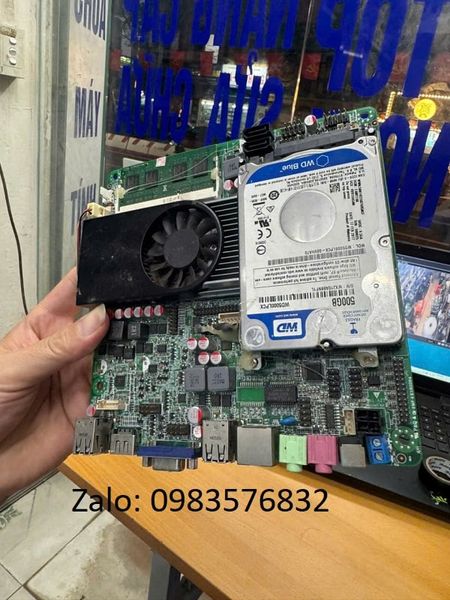

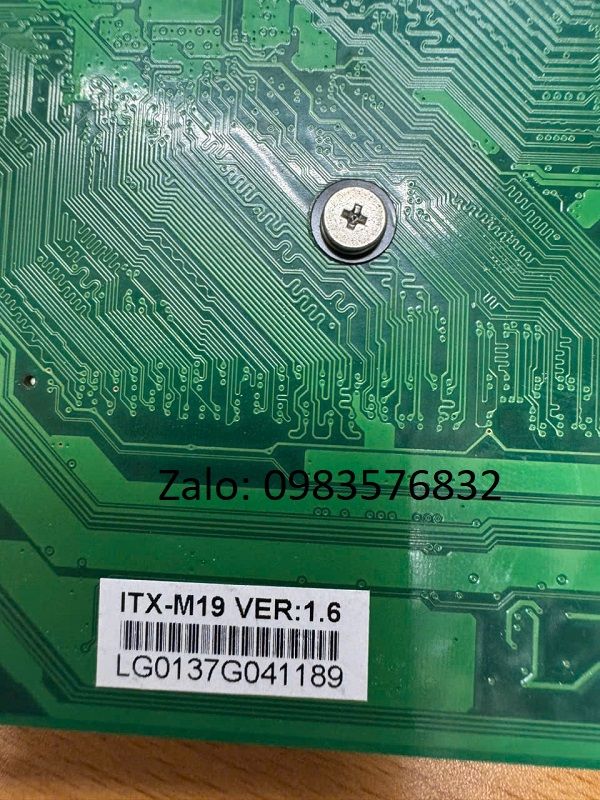

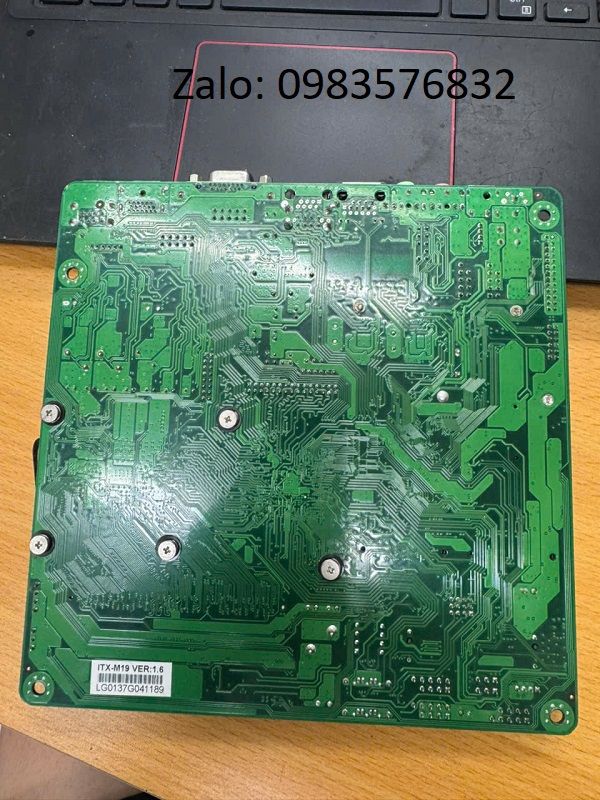

Bo mạch chủ máy tính tiền ITX-M19 M100VER M11 1037U

Bo mạch chủ máy tính tiền ITX-M19 M100VER M11 (Tích hợp CPU Intel Celeron 1037U) là dòng mainboard công nghiệp chuyên dụng cho các hệ thống máy tính tiền POS, máy Kiosk, và máy quản lý bán hàng. Bo mạch được thiết kế theo chuẩn kích thước Mini-ITX siêu mỏng (Thin ITX), tích hợp sẵn vi xử lý tiết kiệm điện và đầy đủ các cổng giao tiếp di sản (legacy) phục vụ kết nối thiết bị ngoại vi ngành bán lẻ. [1, 2]

Cấu hình và Hiệu suất phần cứng

• Bộ vi xử lý (CPU): Tích hợp sẵn CPU Intel Celeron 1037U (2 nhân, 2 luồng, xung nhịp 1.80 GHz, bộ nhớ đệm 2MB Cache). Dòng chip này có mức tiêu thụ điện cực thấp (TDP chỉ 17W), giúp hệ thống hoạt động mát mẻ liên tục 24/7 mà không cần quạt tản nhiệt lớn. [1, 2]
• Chipset: Sử dụng chipset Intel NM70 Express. [1]
• Bộ nhớ (RAM): Trang bị 1 khe cắm DDR3 SO-DIMM (loại RAM cho laptop), hỗ trợ xung nhịp 1333/1600 MHz với dung lượng tối đa 8GB. [1]
• Lưu trữ:
  • Cổng SATA tiêu chuẩn để gắn ổ cứng HDD/SSD 2.5 inch.
  • Tích hợp khe cắm mSATA (hoặc M.2 SATA tùy phiên bản board) chuyên dùng cho các ổ cứng SSD dạng thẻ nhỏ gọn, giúp tối ưu hóa không gian bên trong thùng máy POS.

Giao tiếp chuyên dụng cho ngành bán lẻ (I/O)

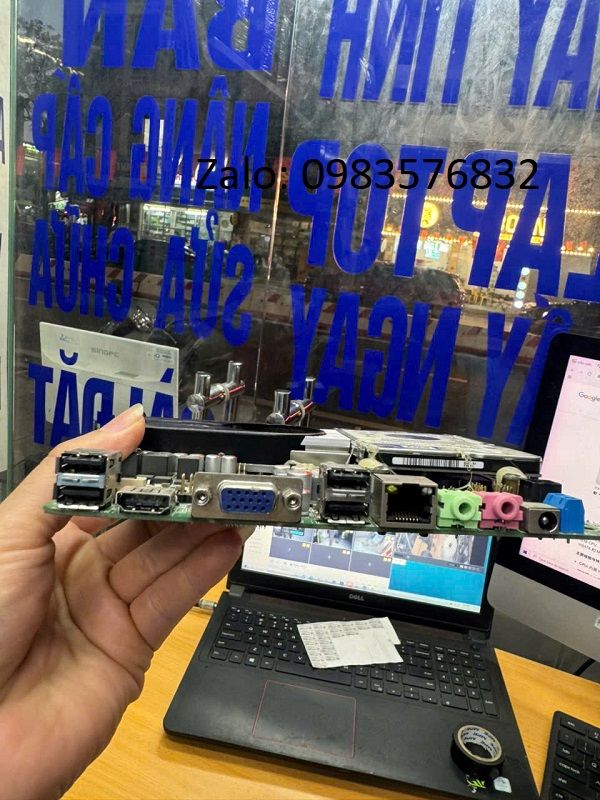

Điểm cốt lõi khiến dòng bo mạch này chuyên dụng cho máy tính tiền chính là cụm cổng kết nối đa dạng: [1]

• Cổng COM (Serial RS232): Thường trang bị từ 4 đến 6 cổng COM (xuất trực tiếp ở mặt sau hoặc qua chân cắm jump trên main). Đây là cổng bắt buộc để kết nối với máy in hóa đơn (in nhiệt), cân điện tử, máy quét mã vạch đời cũ, hoặc màn hình hiển thị giá cho khách hàng (Customer Display). [1, 2]
• Cổng hiển thị (Video): Hỗ trợ đồng thời 1 cổng VGA, 1 cổng HDMI và đặc biệt là đầu cắm LVDS gắn trong bo mạch. Cổng LVDS cho phép bo mạch truyền tín hiệu hình ảnh và nguồn trực tiếp lên tấm nền màn hình cảm ứng LCD của máy POS mà không cần cáp nối rườm rà ngoài. [1, 2]
• Cổng USB: Cung cấp từ 4 đến 6 cổng USB 2.0 để kết nối cổng thanh toán, két đựng tiền, chuột, bàn phím và máy in tem nhãn. [1]
• Cổng mạng (LAN): 1 hoặc 2 cổng mạng Realtek Gigabit Ethernet phục vụ truyền dữ liệu bán hàng về máy chủ trung tâm. [1]

Thiết kế cơ khí và Nguồn điện

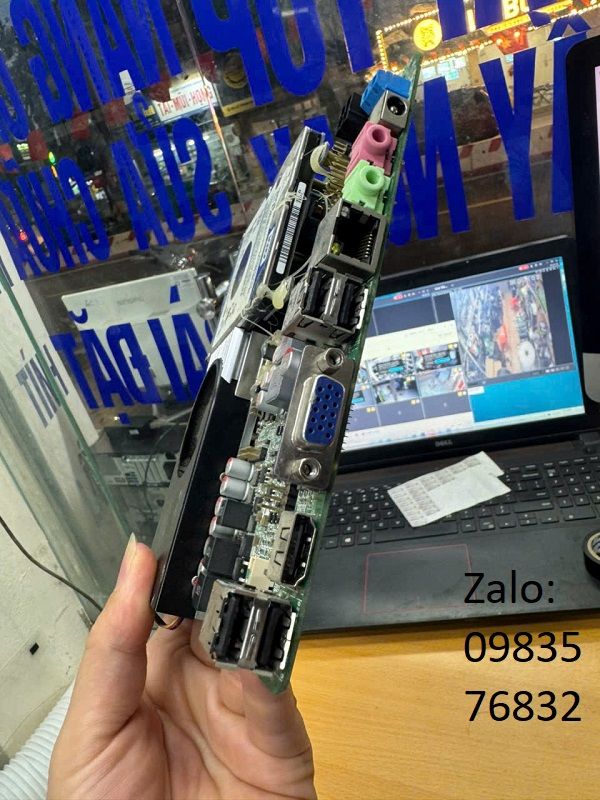

• Chuẩn kích thước: Mini-ITX (17.0 cm x 17.0 cm) với thiết kế dạng lùn (Thin ITX). Toàn bộ các cổng kết nối mặt sau được hạ trọng tâm xuống thấp giúp bo mạch dễ dàng lắp vừa vào các thùng máy POS cảm ứng nguyên khối (All-in-One POS) mỏng nhẹ. [1, 2]
• Nguồn điện: Thường chạy bằng nguồn đơn DC 12V (sử dụng giắc cắm DC dạng tròn trực tiếp ở mặt sau hoặc chân cắm 4-pin bên trong), giúp loại bỏ bộ nguồn ATX cồng kềnh, giảm thiểu nhiệt lượng tỏa ra bên trong máy POS.
