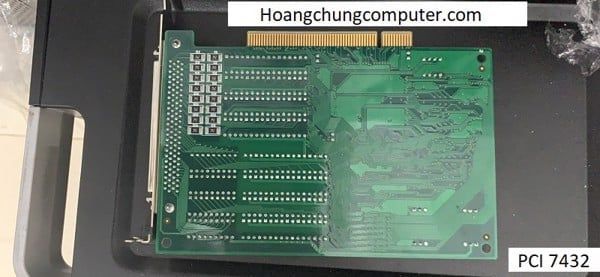

Card điều khiển Card 7432 PCI-7432 Card chuyên dụng

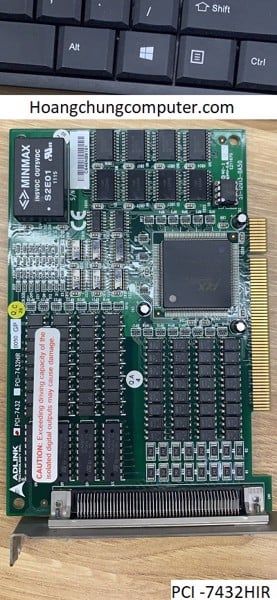

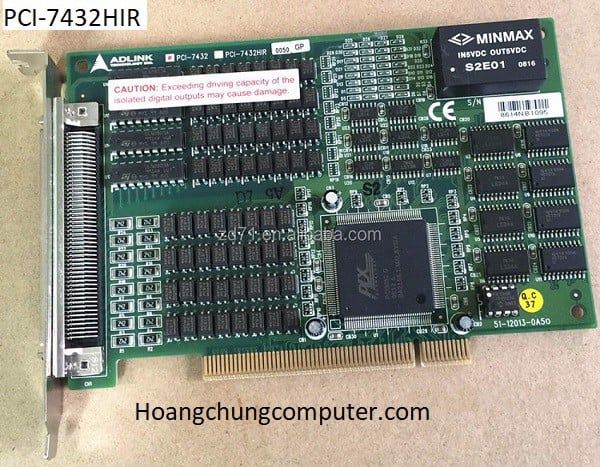

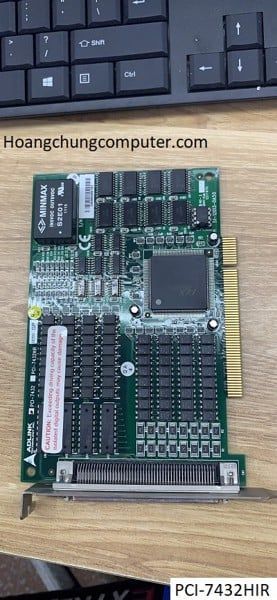

PCI-7432 CARD PCI-7432HIR DAQ I / O Card điều khiển hoạt động PCI-7432
Card 7432 PCI-7432 Card chuyên dụng
Thẻ PCI-7432 64-CH DI
Các sản phẩm dòng PCI-7432 là thẻ I / O kỹ thuật số mật độ cao nhất cho bus PCI. Sử dụng bus PCI plug & play để thay thế kiến trúc ISA cũ đang là xu hướng hiện nay. Tất cả các cổng I / O được truy cập bằng lệnh I / O 32-bit, do đó làm tăng tốc độ truyền dữ liệu.
Các thẻ dòng PCI-74xx chứa 64 kênh DIO cách ly sử dụng đầu nối SCSI-II 100 chân chắc chắn. Bộ cách ly quang được sử dụng để cách ly tín hiệu giữa máy chủ và thiết bị I / O, điện áp cách ly cao 2500V rms bảo vệ máy tính chủ. Chúng rất thích hợp cho các ứng dụng công nghiệp khắc nghiệt.
Các kênh DO cô lập được điều khiển bởi các bóng bán dẫn Darlington với khả năng chìm dòng tối đa 500 mA, các kênh DO rất thích hợp để điều khiển trực tiếp rơ le hoặc
đèn công suất cao .
Điện áp đầu vào tối đa cho các kênh DI cô lập lên đến 24 volt. Các kênh DI này được bảo vệ bởi 2.4K trên tàu? điện trở.
Phần mềm hỗ trợ đầy đủ cho Windows 95/98 và Windows NT OS cho phép người dùng phát triển ứng dụng một cách dễ dàng. Việc phát triển phần mềm cho các sản phẩm dòng PCI-7432 sẽ
tương thích với phiên bản CompactPCI của chúng.
Đặc trưng
- Bus PCI 32-bit, Cắm và chạy
- Thẻ DIO cách ly mật độ cao
- 32 Kênh DI & 32 DO biệt lập cho PCI-7432
- Điện áp cách ly cao 2500Vrms
- Dòng điện chìm cao tối đa 500mA trên các kênh đầu ra cô lập
- Đầu vào điện áp lên đến 24V cho đầu vào cô lập
- Hai nguồn ngắt bên ngoài và hệ thống ngắt kép
- Đầu nối loại SCSI 100 chân chắc chắn
- Kích thước nhỏ gọn phù hợp với mọi kích thước của khung xe
- Trình điều khiển phần mềm tương thích với phiên bản Compact PCI
Các kênh đầu vào cách ly quang học
- Số kênh: 32
- Điện áp đầu vào: 0-24VDC (hoặc -24VDC)
- Logic H: 4 ~ 24V (-4 ~ -24V)
- Logic L: 0 ~ 2.4V (0 ~ -2.4V)? @ 0.5W
- Điện trở đầu vào: 2.4K Điện áp cách ly:> 2500 V rms
- Thông lượng: 10KHz (0,1ms)
- Nguồn ngắt: Ch # 0 và Ch # 1
Các kênh đầu ra cách ly quang học
- Số kênh: 32
- Loại đầu ra: Bóng bán dẫn NPN cực thu mở Darlington
- Thiết bị: TD62083 hoặc tương thích
- Chìm hiện tại
- Tối đa 500mA chỉ cho một bóng bán dẫn TD62083 BẬT
- 347mA / ch cho tất cả các bóng bán dẫn TD62083 đang BẬT @ 10% nhiệm vụ
- Công suất tiêu tán: 1,47W trên mỗi thiết bị TD62083 (8 kênh DO)
- Điện áp đầu ra: bộ thu mở
- Tối thiểu 5V
- Tối đa lên đến 35V
- Điện áp cách ly:> 2500 V rms
- Thông lượng: 10KHz (0,1ms)
Thông số kỹ thuật chung
- Nhiệt độ hoạt động: º0 ~ 60ºC º ~ 80ºC
- Nhiệt độ bảo quản: -20 Độ ẩm: 5 ~ 95% không ngưng tụ
- Đầu nối: 100 chân Đầu nối cái kiểu SCSI
- Yêu cầu nguồn 530mA @ 5VDC (Điển hình)
- Kích thước: 173 mm x 98 mm
